Compresor de aer mobil alimentat cu motorină

Referință de produs

Domeniul standard de furnizare

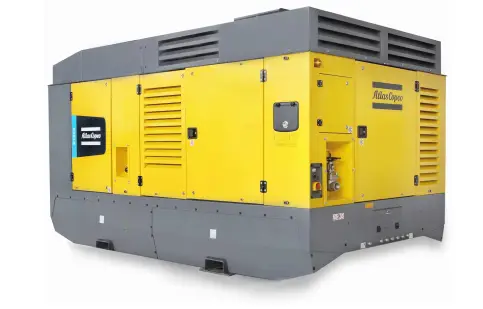

Atlas Copco X1300, Y1300 și XRS 1500-20 sunt compresoare cu șurub silențioase, în două trepte, cu injectare de ulei, alimentate de un motor diesel Cummins cu șase cilindri, răcit cu lichid.

Unitatea constă din două elemente de compresor de înaltă eficiență, motor diesel, sisteme de răcire, separare aer/ulei și sisteme de control - toate închise într-o carcasă din oțel acoperită cu putere izolată fonic.

O atenție deosebită a fost acordată calității generale a produsului, ușurinței de utilizare, ușurinței de service și operațiunii economice pentru a asigura cel mai bun cost de proprietate din clasă.

Modele disponibile

Caracteristici

• DrillAir™

• Oiltronix™ V2

• Economii suplimentare de combustibil de 3%.

• Nou concept de vas separator de ulei

• XPR

• Creștere dinamică a fluxului

Beneficii

• Creștere cu 30% a vitezei de găurire și acoperă o gamă largă de aplicații cu un singur compresor

• Fiabilitate ridicată a sistemului, evitând formarea de apă în sistemul de ulei al compresorului și o durată de viață extinsă a elementului

• Nicio supapă de reglare manuală sau conducte de reglare a presiunii nu elimină problemele asociate de îngheț

• Economisiți 1 oră pentru schimbarea OSE

• Oferiți o gamă extinsă pentru a acoperi mai multe aplicații

• Oferă cu 10% mai mult debit în timpul spălării și reumplerii tijei

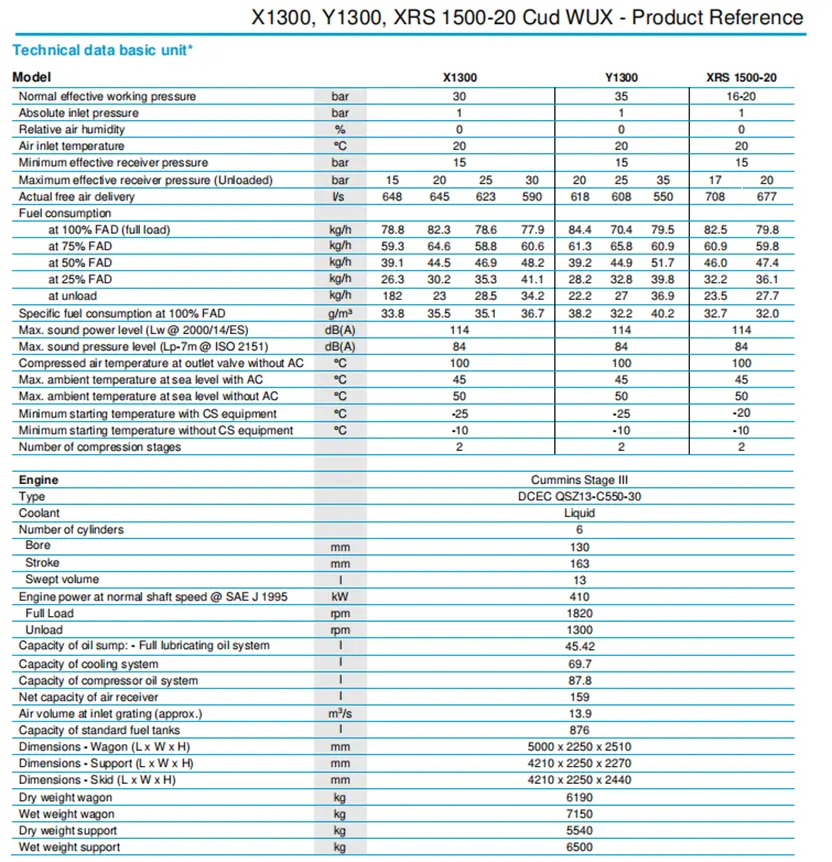

Parametrii tehnici

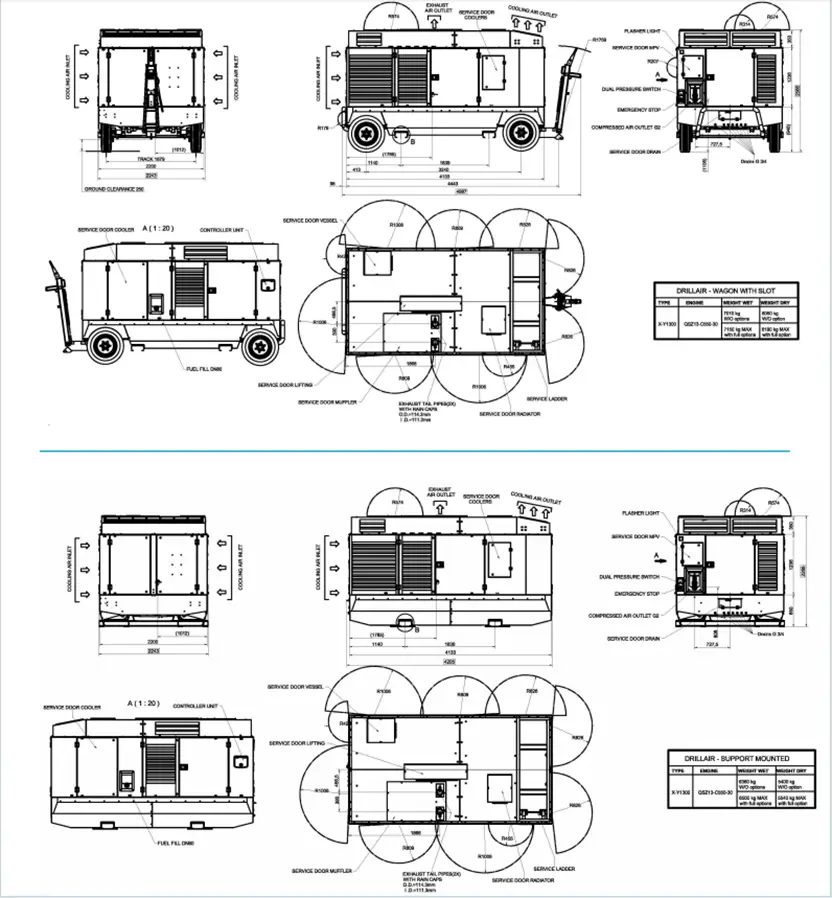

Specificații și dimensiuni

Date de principiu

Element compresor

Calitatea unui compresor poate fi măsurată prin fiabilitatea, eficiența și durabilitatea elementului compresor utilizat. Prin zeci de ani de expertiză în proiectarea elementelor compresoarelor, rezultatul este producerea celor mai eficiente și fiabile compresoare de pe piață.

Separator aer/ulei

Separarea aerului și uleiului se realizează printr-un separator centrifugal de ulei combinat cu un element de filtru.

Proiectat pentru o presiune maximă de lucru mai mare, separatorul este echipat cu o supapă de siguranță de înaltă presiune etanșată, supapă de presiune minimă, supapă de purjare automată și regulator de presiune.

Sistem de racire

Motorul este prevazut cu lichid-cooler si intercooler iar compresorul este prevazut cu racitor de ulei. Sistemul de răcire este proiectat corespunzător pentru funcționare continuă în condiții ambientale de până la 50°C, cu toate ușile de la baldachin închise.

Sistem de reglare a compresorului

Sistemul de reglare a compresorului de aer mobil alimentat cu motorină constă din filtre de aer, un rezervor de aer/separator de ulei, un element compresor, un ansamblu supapă de admisie cu supapă de admisie și o supapă de purjare; toate controlate de un sistem electronic de reglare.

Sistemul de reglare variabilă oferă control complet al presiunii și debitului compresorului. Controlează presiunea din vas și debitul de evacuare prin măsurarea presiunii și a temperaturii aerului în mai multe puncte și controlează supapa de admisie a aerului, turația motorului și supapa de suflare corespunzătoare valorilor măsurate.

Consumul economic de combustibil este asigurat de regulatorul complet automat de viteză fără trepte care adaptează turația motorului la cererea de aer.

Prize de descărcare

Aerul comprimat este disponibil de la 1 x G2.

Motor

Motor diesel Cummins

Compresorul de aer mobil alimentat cu motor diesel este acționat de un motor diesel Cummins QSZ13-C550-30 cu șase cilindri, răcit cu lichid. Puterea motorului este transmisă elementului compresor printr-un cuplaj rezistent.

Sistem electric

X1300, Y1300 și XRS 1500-20 sunt echipate cu un sistem electric de masă negativă de 24 de volți.

Instrumentatie – XC4003

Panoul de control XC4003 este situat pe partea frontală a copertinei compresorului.

Controlerul intuitiv Atlas Copco XC4003 este ușor de operat, cu toate funcțiile la îndemână. Controlerul gestionează, de asemenea, sistemul de operare ECU al motorului și o serie de avertismente de siguranță și opriri pentru diverși parametri (enumerati mai jos).

Funcționalitatea controlerului XC4003:

• Ecran principal

- Presiunea vasului

- Nivelul combustibilului

- Orele de funcționare

- RPM

- Flux de aer CFM

• Setări generale

- Regenerare staționară DPF

- Diagnosticarea motorului

- Pornire/Încărcare/Oprire automată

- Limbi

- Unități de măsură

• Măsurătorile

- Consumul de combustibil

- Temperatura lichidului de răcire a motorului

- Temperatura elementului compresorului

- Presiunea vasului

- Sarcina motorului

- Presiunea uleiului de motor

- Încărcare de funingine DPF

- Temperatura combustibilului

- Tensiunea bateriei

- Presiunea de reglare

- Orele de încărcare/descărcare

- Porniri cu succes/nereușite

- Temporizatoare de service (2)

• Controale operaționale

- Debit prestabilit sau presiune de lucru

• Serviciu

- Tendințe de date

- Backup de proiect

• Alarmă

- Alarme active

- Istoricul jurnalului evenimentelor

- Istoricul jurnalului de alarme

Dispozitive de siguranță

Compresorul este echipat standard cu dispozitive de siguranță pentru compresor și motor. Unitatea va fi complet oprită dacă:

- Creștere prea mare a temperaturii uleiului de motor

- Scăderea presiunii uleiului de motor prea scăzută

- Temperatura de ieșire a aerului comprimat depășește un interval specificat.

- Nivel scăzut de combustibil

De asemenea, motorul de pornire este protejat împotriva supraîncărcării de la funcționarea pe o perioadă excesivă sau când motorul este pornit.

Caroseria

Compresorul de aer mobil alimentat cu motorină este livrat standard cu un baldachin din oțel acoperit cu zinc, cu vopsea pulbere, care oferă o protecție excelentă împotriva coroziunii.

Ușile largi oferă acces complet de service la toate componentele.

Standarde de producție și de mediu

X1300, Y1300 și XRS 1500-20 sunt fabricate în conformitate cu reglementările stricte ISO 9001 și printr-un program de mediu complet implementat.

Sistem de management care îndeplinește cerințele ISO 14001. S-a acordat atenție asigurării unui impact negativ minim asupra mediului.

Documentatia furnizata

Unitatea se livreaza cu urmatoarele documente si certificate:

- Lista de piese de schimb pentru compresor.

- Manual de instructiuni atat pentru compresor cat si pentru motor.

- Certificat de testare a mașinii.

- Certificat de navă.

Acoperire de garanție

• Vă rugăm să consultați prezentarea produsului pentru informații despre garanție.

• Sunt disponibile programe de garanție extinsă; vă rugăm să contactați reprezentantul local de vânzări pentru mai multe informații.

* Notă: Datorită îmbunătățirilor continue ale produselor, specificațiile tehnice pot fi modificate fără notificare prealabilă.
