Compresor de aer cu șurub fără ulei

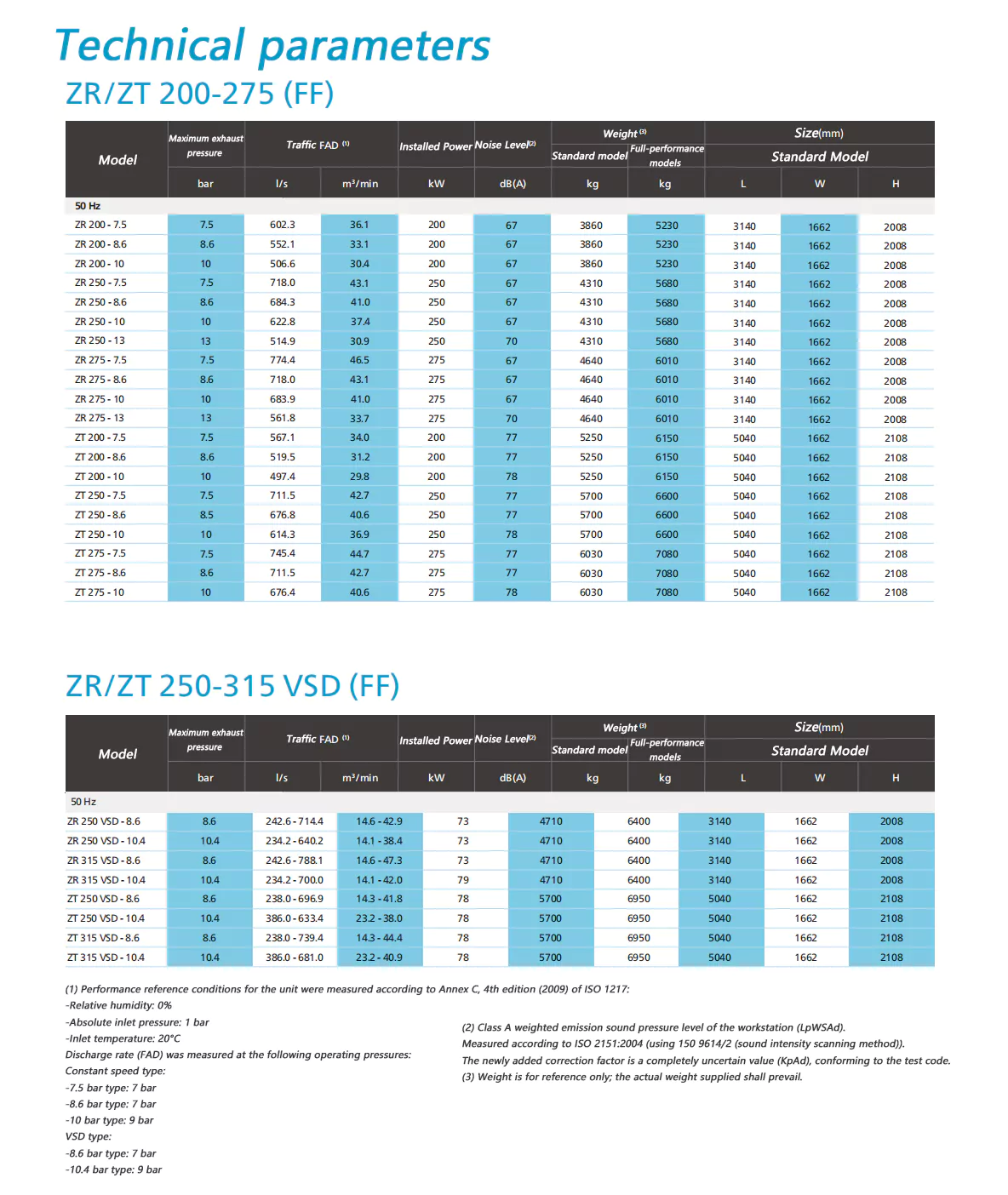

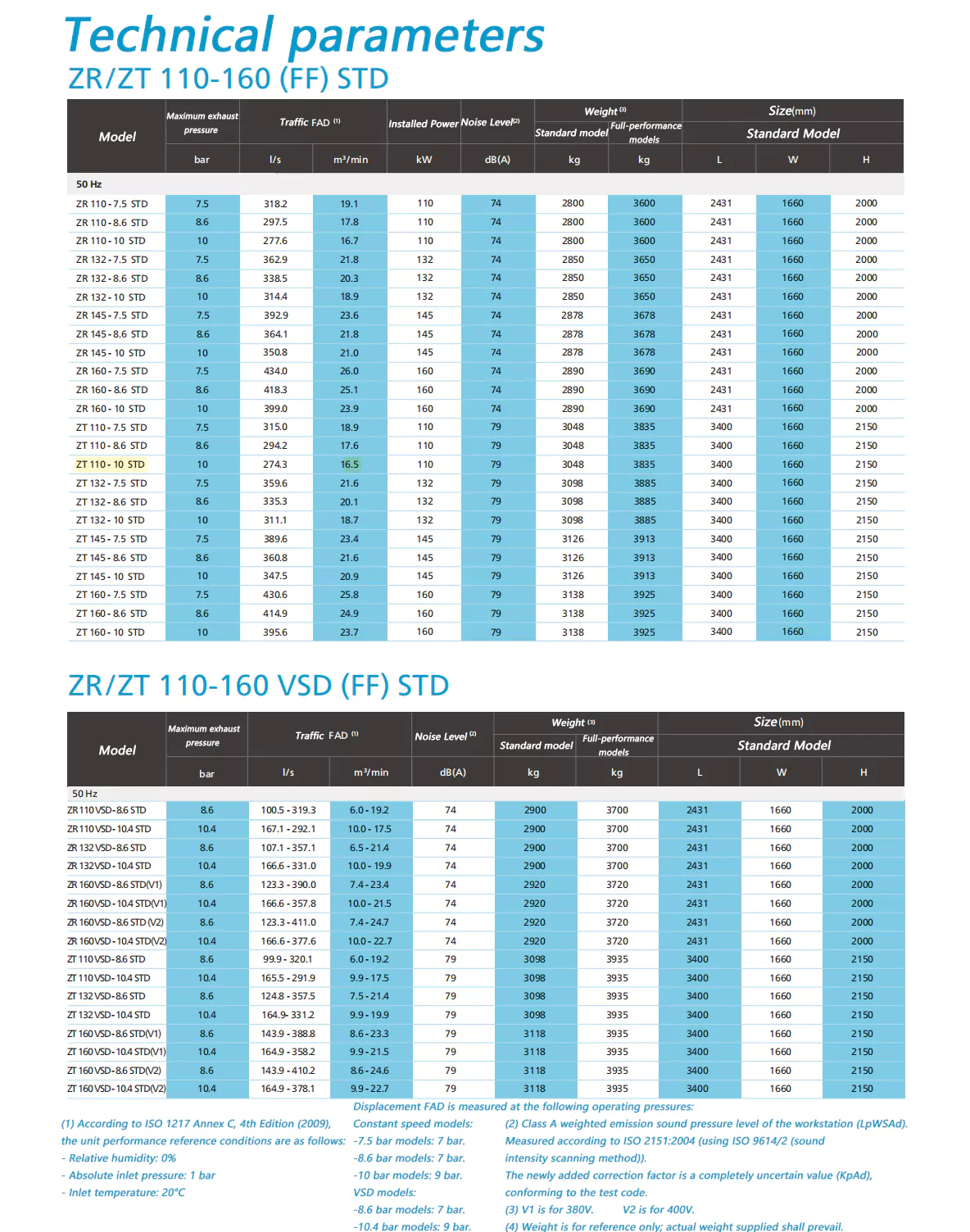

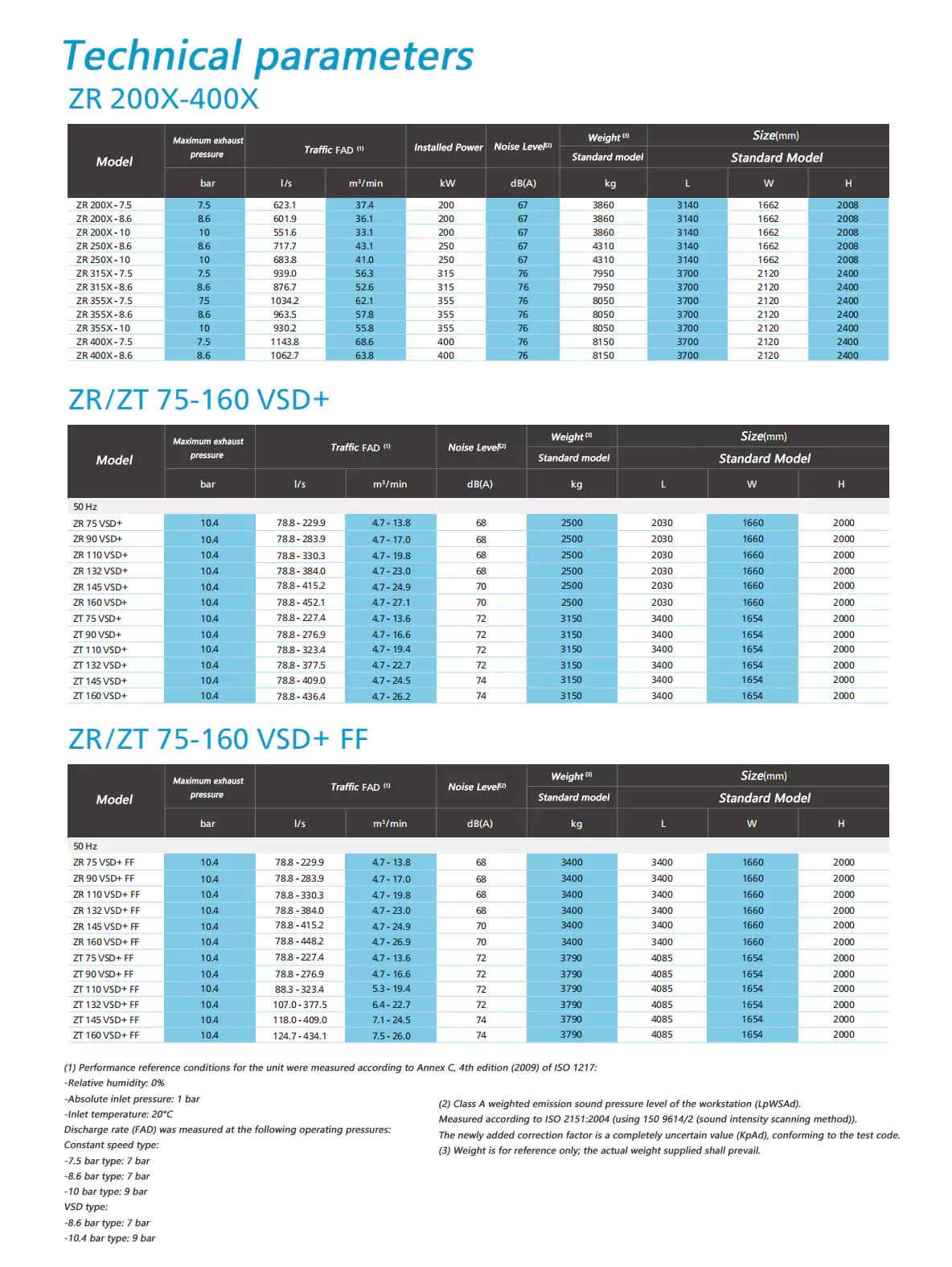

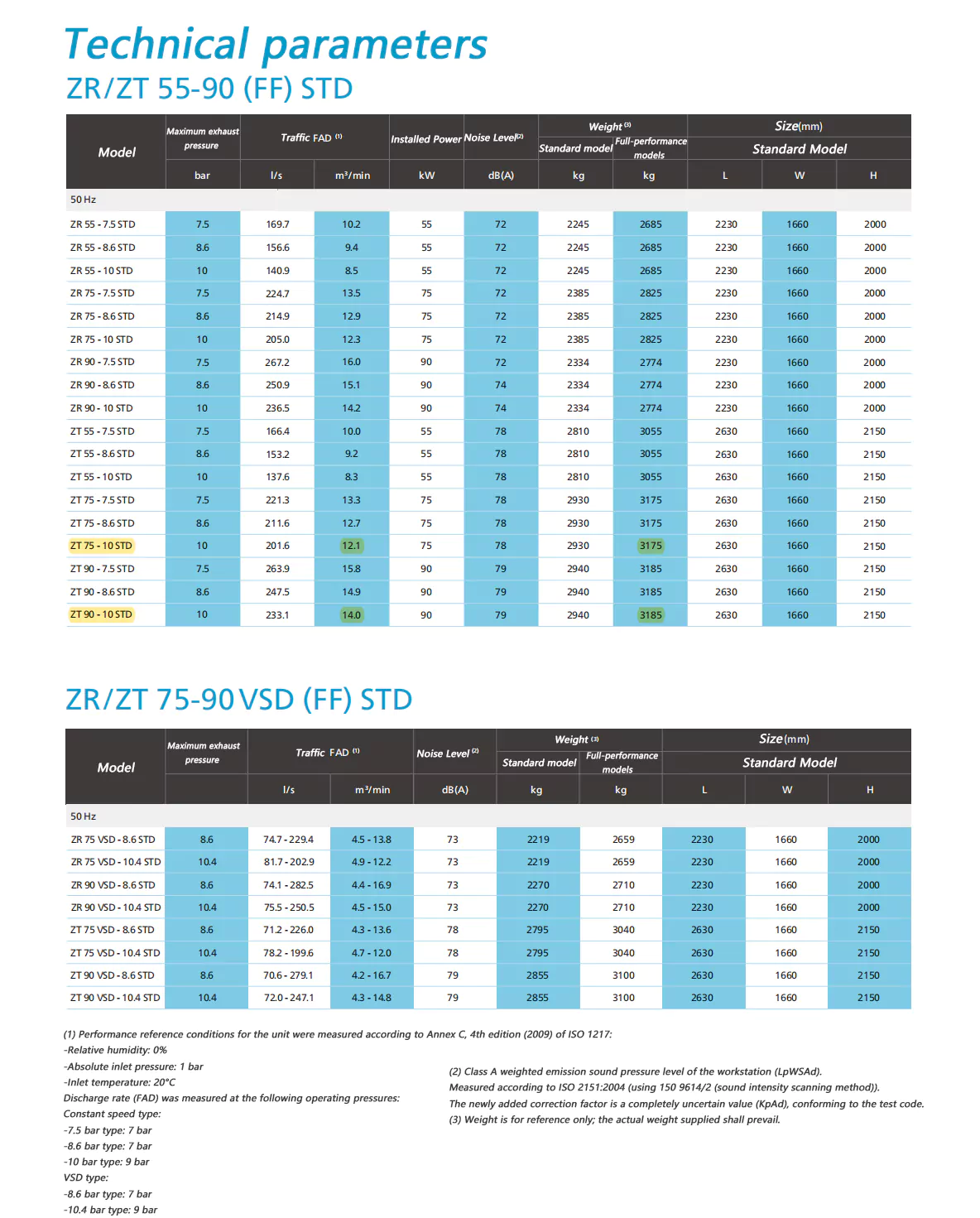

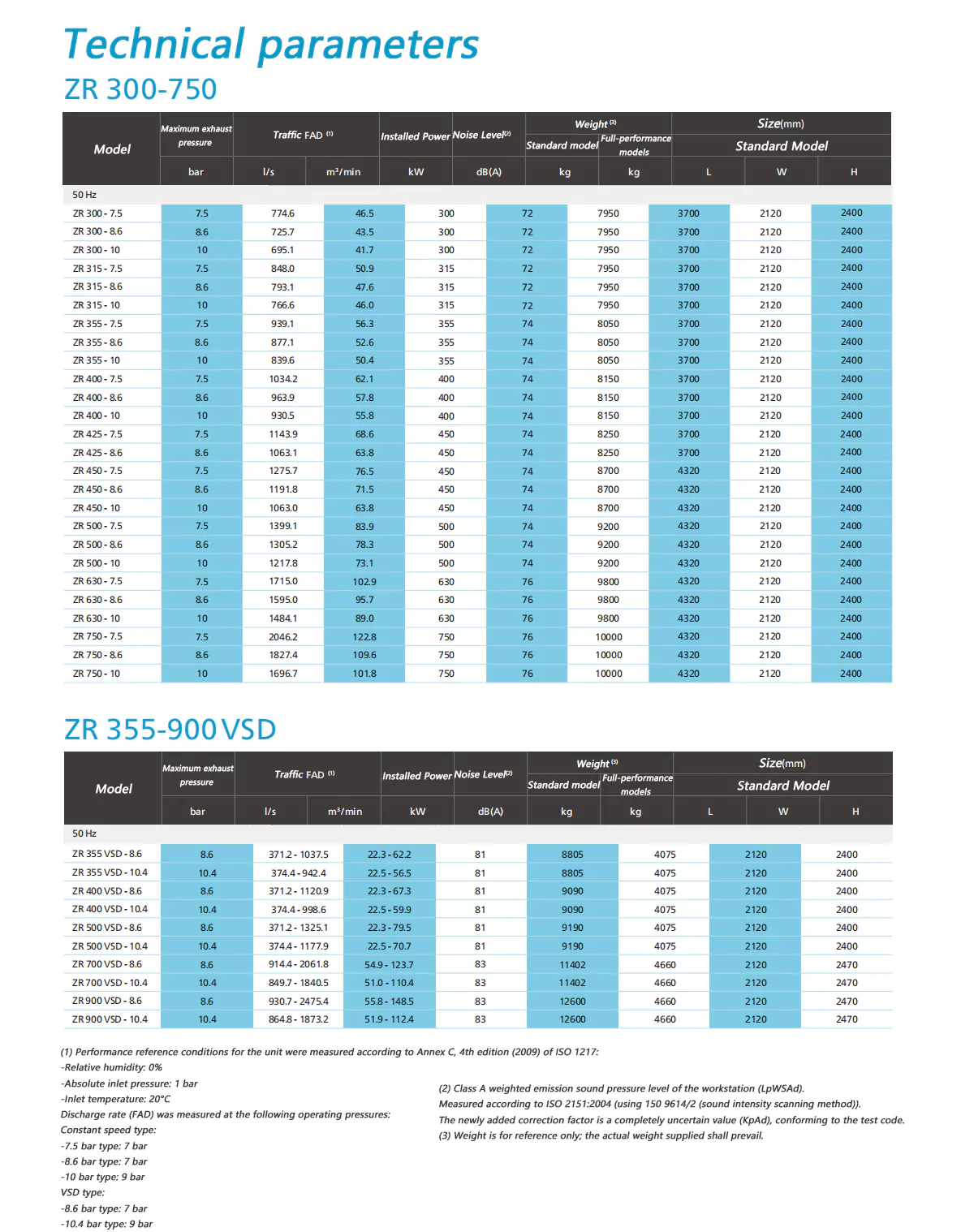

Parametrii de bază

Deplasare: 4,2-148,5 m³/min

Putere: 55-900kw

Standard industrial

Aerul fără ulei este utilizat într-o gamă largă de industrii în care calitatea aerului este esențială pentru produsele finale și procesele de producție, inclusiv alimente și băuturi, produse farmaceutice, petrochimice, semiconductori și electronice, medicale, vopsitorie auto și textile. În aceste aplicații solicitante, chiar și contaminarea minimă cu ulei poate duce la timpi de nefuncționare costisitoare sau deteriorarea produsului.

Pionier în tehnologia aerului fără ulei

În ultimii 60 de ani, Atlas Copco s-a dedicat cercetării și dezvoltării tehnologiei compresoarelor de aer cu șurub fără ulei, lansând numeroase compresoare și suflante de aer fără ulei pentru a oferi clienților aer curat. Prin cercetare și dezvoltare continuă, Atlas Copco a atins din nou o nouă etapă, devenind primul producător de compresoare de aer care a obținut cu succes certificarea CLASA 0.

Eliminarea riscurilor

Pentru a îndeplini cerințele stricte ale clienților săi, Atlas Copco a comandat renumitei organizații de testare TÚV să-și testeze compresoarele și suflantele fără ulei. TÚV a folosit metode riguroase de testare, examinând toate formele posibile de ulei într-un interval larg de temperatură și presiune și nu a găsit nicio urmă de ulei în fluxul de aer de ieșire.

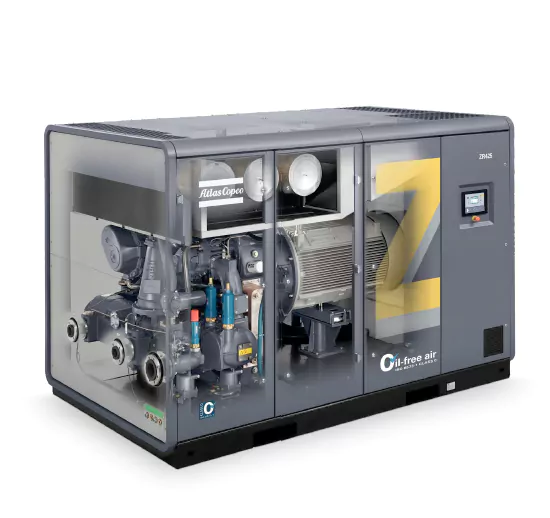

Tehnologia cu șuruburi mature Z fără ulei, modele ZR răcite cu apă

①Cap compresor premium fără ulei

• Designul unic de etanșare de tip Z asigură aer comprimat curat, de înaltă calitate, fără ulei.

• Învelișul premium al rotorului Atlas Copco asigură eficiență și durabilitate ridicate.

• Jachetă de răcire.

② Controller avansat de unitate Elektronikon®

• Controlează atât compresorul de aer cu șurub fără ulei, cât și uscătorul simultan printr-un sistem de control integrat.

• Oferă monitorizarea stării generale a performanței sistemului prin instrucțiuni proactive de întreținere, alarme de eroare și funcții de oprire de siguranță.

• Mai multe limbi de afișare disponibile.

• Proiectat special pentru conectarea la controlul orizontal al sistemului ES,

integrate cu protocoale de comunicații în serie standard.

③Adăugați/descărcați supapa

• Nu este necesară alimentarea cu aer extern.

• Supape de admisie și aerisire interblocate mecanic.

• Putere de descărcare extrem de scăzută.

④Răcitor de înaltă eficiență și separator de apă

• Fasă de tuburi din oțel inoxidabil rezistent la coroziune.

• Sudare robotizată foarte fiabilă; fără scurgeri.

• Aripioare din aluminiu în formă de stea pentru o zonă mărită de schimb de căldură.

• Separatorul de apă proiectat labirint separă eficient condensul de aerul comprimat.

⑤Motor de înaltă eficiență + VSD

• Motorul TEFC IP55 previne pătrunderea prafului și a substanțelor chimice.

• Funcționare continuă în condiții dure de temperatură ambientală.

• Economii directe de energie de până la 35% cu motorul cu variator de frecvență (VSD).

• Interval de debit reglabil de la 30% la 100%.

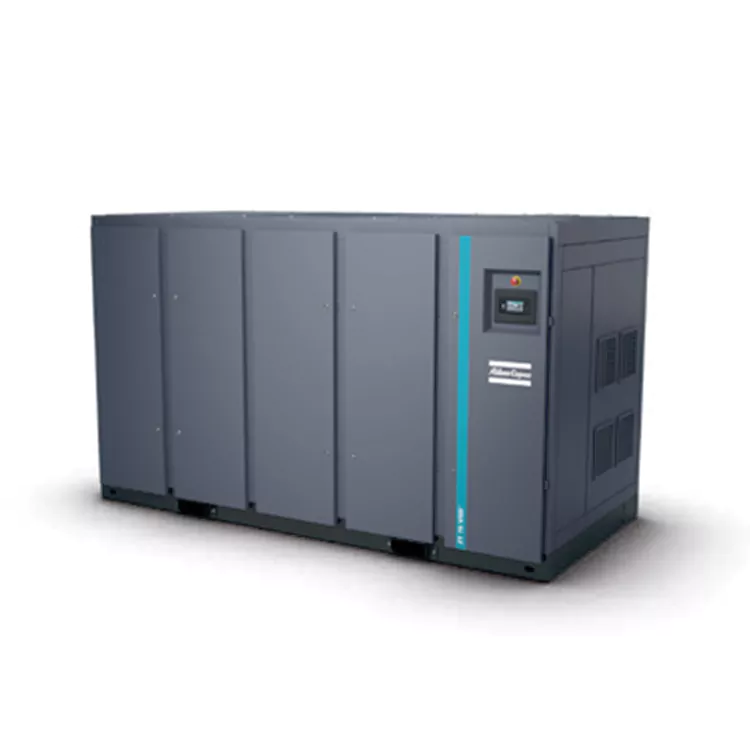

Modelul ZT răcit cu aer are un design cuprinzător și remarcabil.

①Folosește angrenaje AGMA A5/DIN grad 5

• Durată lungă de viață

• Pierderi reduse de transmisie, reducând zgomotul și vibrațiile.

②Rotor compresor premium fără ulei

• Compresorul cu șurub fără ulei premium oferă aer de înaltă calitate.

• Acoperirea superioară a rotorului și mantaua de răcire asigură eficiența generală a compresorului.

③Rulmenți superiori ai rotorului

• Menține o stabilitate ridicată în diferite condiții de încărcare.

• Adaptați cu ușurință la variațiile de sarcină.

④Răcitor de aer de înaltă eficiență

• Prerăcitor din oțel inoxidabil cu radiator.

• Performanță superioară a schimbului de căldură.

• Usor de curatat.

• Ventilator radial cu zgomot redus, cu energie redusă.

⑤VSD integrat

• Economii directe de energie de până la 35% cu ajutorul unui motor variabil de frecvență (VSD).

• Pierderi de descărcare semnificativ reduse.

• Fără aerisire, împiedicând risipirea aerului comprimat în atmosferă.

• Interval de reglare a debitului de la 30% la 100%.

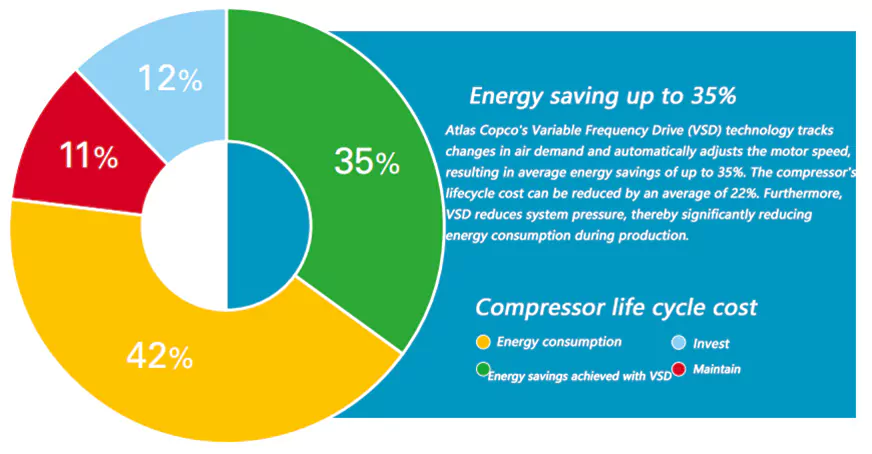

Variabil Frequency Drive (VSD): Reducerea costurilor cu energia

Consumul de energie reprezintă peste 80% din costul total al ciclului de viață al unui compresor de aer cu șurub fără ulei. În plus, electricitatea utilizată în producția de aer comprimat reprezintă peste 40% din costurile totale ale unei fabrici cu energie electrică. Pentru a reduce costurile cu energia, Atlas Copco a fost pionier în tehnologia Variable Frequency Drive (VSD) în industria aerului comprimat. VSD nu numai că economisește cantități semnificative de energie, ci și protejează mediul pentru generațiile viitoare. Datorită investițiilor continue în această tehnologie, Atlas Copco este capabil să ofere cea mai largă gamă de compresoare VSD integrate de pe piață.

Caracteristicile unice ale VSD-ului integrat Atlas Copco

1. Elektronikon* controlează simultan compresorul și invertorul integrat, asigurând o funcționare sigură.

2. VSD oferă o selecție flexibilă a presiunii de la 4-10 bar, reducând costurile cu electricitatea.

3. Invertorul și motorul personalizat (cu rulmenți protejați) asigură o eficiență ridicată pe întreaga gamă de viteze.

4. Motorul este proiectat special pentru funcționarea la viteză mică, luând în considerare pe deplin cerințele de răcire atât ale motorului, cât și ale compresorului la viteze mici.

5. Toate compresoarele Atlas Copco VSD sunt certificate și licențiate. Funcționarea compresorului nu afectează echipamentele externe și invers.

6. Componentele mecanice ranforsate asigură că intervalul de viteză de funcționare a componentelor cheie este controlat sub nivelurile critice de vibrație.

7. Invertorul de înaltă eficiență încorporat în dulapul electric de comandă asigură funcționarea stabilă a compresorului la temperaturi ambientale de până la 50°C/122°F (temperatura standard de funcționare până la 40°C/104°F).

8. Nu există „fereastra de viteză” care să mărească consumul de energie sau să afecteze stabilitatea presiunii nete; intervalul de reglare a debitului de gaz al compresorului este de până la 75%.

9. Fluctuațiile presiunii în conductă trebuie menținute la 0,10 bar (1,5 psi).

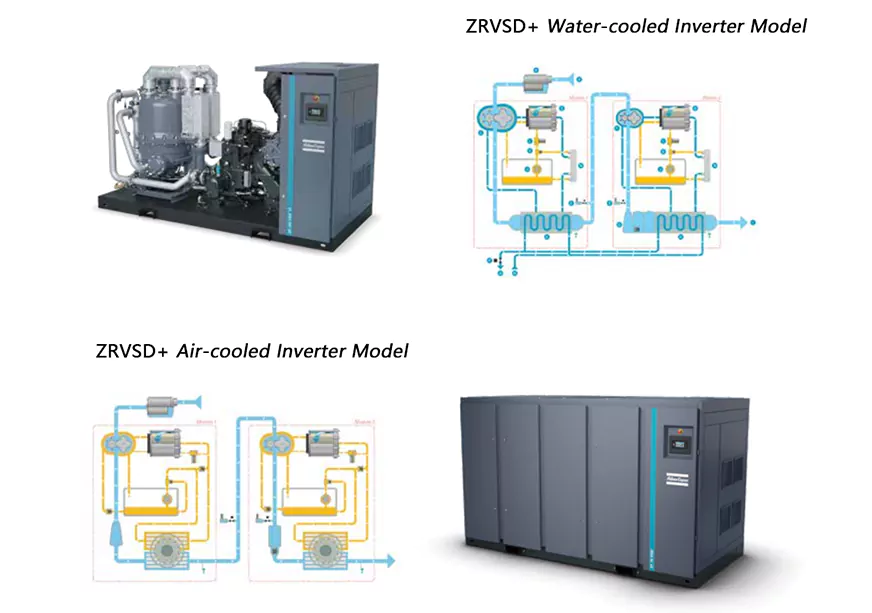

Unitate cu invertor cu magnet permanent dublu Atlas Copco ZVSD+

• Compresorul de aer cu șurub fără ulei adoptă o nouă generație de capete de compresoare extrem de eficiente pentru a îmbunătăți eficiența compresiei.

• Fiecare dintre capetele compresoarelor de înaltă presiune și de joasă presiune este echipat cu un motor IP66 cu magnet permanent de înaltă eficiență cu frecvență variabilă (IE5), care reglează viteza în timp real în funcție de modificările cererii de aer comprimat, economisind energie și îmbunătățind eficiența.

• Rulmenți fiabili lubrifiați cu ulei.

• Convertorul de frecvență proiectat la comandă de la Atlas Copco permite reglarea frecvenței la debit mare între 20% și 100%.

• Designul compact economisește spațiu de instalare.
