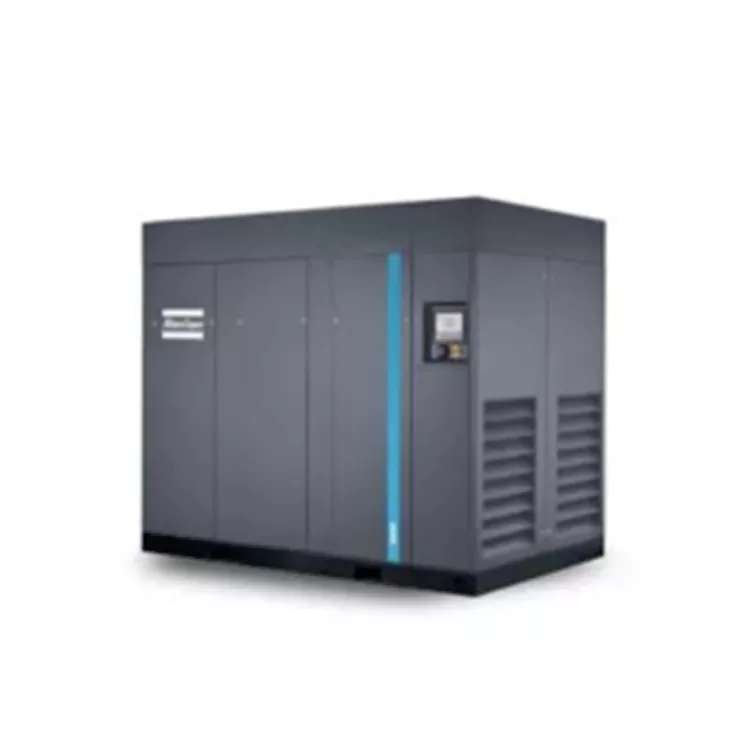

Compresor de aer cu șurub, fără ulei, de joasă presiune

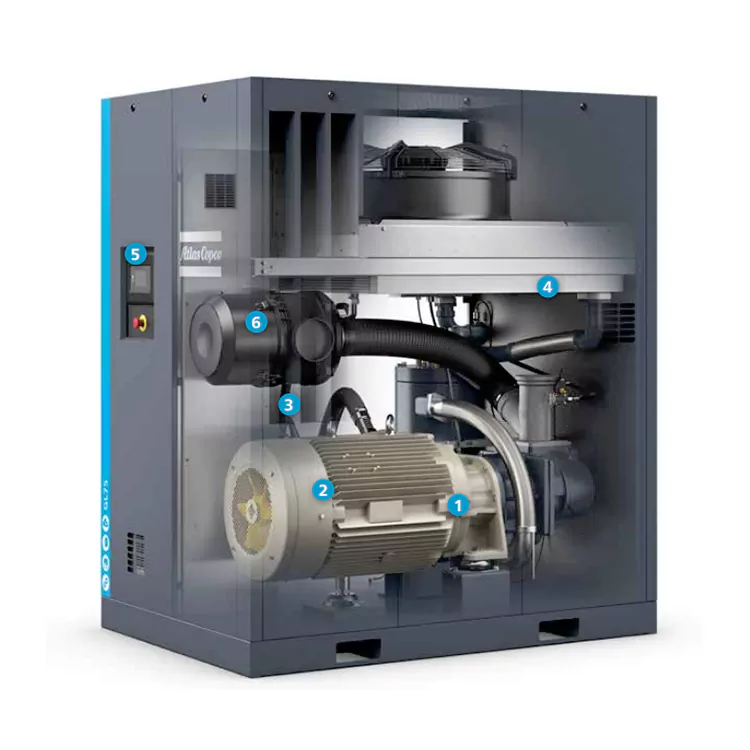

Avantajele produsului

Sistem de antrenare fără întreținere

• Fără întreținere, complet închis, împiedicând pătrunderea prafului și a resturilor

• Compresorul de aer cu șurub fără ulei de joasă presiune este potrivit pentru medii dure

• Transmisia cu viteze de înaltă eficiență, fără pierderea de eficiență a cuplajelor

• Temperatura ambientală maximă de funcționare pentru modelul standard este de 46˚C, iar pentru modelul cu temperatură înaltă, este de 55˚C

Motor ultra-eficient

• Clasa de eficienta motor IE4

• Clasa de protecție IP55, clasa de izolație F, clasa de creștere a temperaturii B

• Capătul neacționat adoptă rulmenți lubrifiați cu grăsime care nu necesită întreținere

•  Potrivit pentru funcționare continuă în medii dure

Filtru de ulei rotativ robust

• Filtrați eficient impuritățile din ulei pentru a prelungi durata de viață a pieselor

•Filtrul de ulei este echipat cu o supapă de bypass

Răcitor de ulei și postrăcitor independent de mare dimensiune

•Temperatura scăzută la ieșirea rotorului asigură o durată lungă de viață a uleiului

•Separatorul mecanic abur-apă încorporat poate elimina aproape 100% din apa de condens

•Designul de eliberare a tensiunilor elimină șocul termic din schimbătorul de căldură

Controler cu ecran tactil Elektronikon®

•Control de la distanță, ieșire de alarmă, planuri de întreținere și service și diagnosticarea rețelei sunt toate disponibile

•Diagnoza Smartlink de la distanță încorporată maximizează performanța sistemului de compresor de aer și realizează conservarea energiei

•Diagnosticarea compresoarelor multiple (2,4 și 6 unități în control comun sunt opționale)

•Filtru de admisie a aerului rezistent

• Compresorul de aer cu șurub fără ulei de joasă presiune poate îndepărta 99,9% din praful de particule grosiere, sporind protecția componentelor compresorului

• Durată de viață extrem de lungă

Atlas GL 37-75 prezintă o eficiență remarcabilă, o calitate excelentă a aerului comprimat, un consum redus de energie în condiții stabile de utilizare a gazului și caracteristici inteligente care asigură eficiență și fiabilitate. Este adoptat controlerul tactil Elektronikon, care oferă diagnosticare la distanță în timp real și sugestii de optimizare oferite de SMARTLINK, precum și OPCUA pentru integrarea în sistemele de producție.

Parametrii tehnici ai Atlas GL 37-75

Dimensiunile specificate ale lui Atlas GL 37-75

Parametrii principali

Parametrii de performanță ai unității sunt măsurați în conformitate cu ISO1217, Anexa C și 2009

Testul nivelului presiunii acustice la stația de lucru: LpWSA (ref 20 μPa) dB(A)(eroare: 3dB(A))

Nivelul de zgomot este măsurat în conformitate cu standardele ISO2151 și ISO9614

FAD se măsoară la următoarele presiuni de lucru: 5 bar pentru modelul de 5,5 bar

Condiții de funcționare de referință: Presiune absolută de admisie: 1 bar

Temperatura de admisie a aerului: 20°C

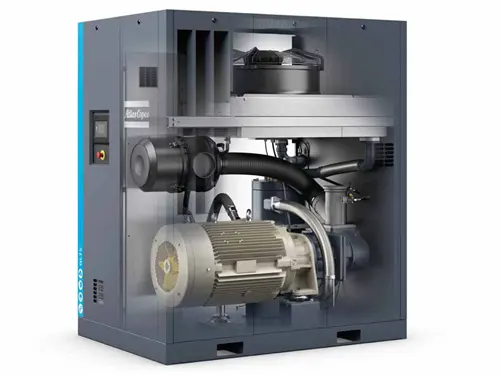

Structura principală a compresorului de aer Atlas GL 37-75

1. Secțiunea unității principale: include supapa de admisie, supapa de evacuare, sistemul de transmisie etc., care sunt utilizate pentru a obține admisia aerului, compresia și evacuarea.

2. Sisteme auxiliare: inclusiv sistemul de ulei de lubrifiere, sistemul de apă de răcire, sistemul de control electric etc., sunt utilizate pentru a asigura funcționarea normală a compresorului de aer.

Procesul de lucru al compresorului de aer Atlas GL 37-75

1. Etapa de pornire: Când butonul de pornire este apăsat, sistemul de control electronic va porni automat sistemul de lubrifiere și sistemul de apă de răcire a compresorului de aer. În același timp, supapa de admisie se deschide și aerul intră în interiorul unității principale.

2. Etapa de compresie: Pe măsură ce rotorul cu șurub se rotește, aerul din interiorul unității principale este supus forței de compresie, iar presiunea crește treptat. În acest moment, supapa de evacuare este închisă pentru a preveni curgerea înapoi a gazului comprimat.

3. Etapa de evacuare: Când se atinge valoarea setată a presiunii, sistemul de control electronic va activa automat supapa de evacuare pentru a descărca gazul comprimat. Între timp, supapa de admisie este închisă, iar compresorul de aer cu șurub fără ulei de joasă presiune intră în starea de așteptare pentru următoarea pornire.

4. Etapa de oprire: Când este necesar să opriți funcționarea compresorului de aer, apăsați butonul de oprire. Sistemul de control electronic va opri sistemul de lubrifiere și sistemul de apă de răcire și va închide treptat supapa de admisie și supapa de evacuare. În cele din urmă, compresorul de aer a încetat complet să funcționeze.

Diagrama de funcționare a compresorului de aer Atlas GL 37-75
