Compresor centrifugal de gaz de proces

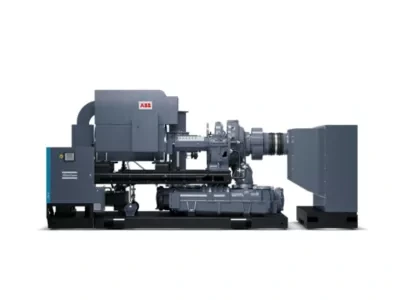

Compresor centrifugal cu o singură treaptă ZHL

Compresoare centrifugale eficiente din punct de vedere energetic de până la 2 bar(g)/29 psig

Ce este un compresor de aer centrifugal cu o singură treaptă?

Compresoarele centrifugale cu gaz de proces utilizează forțe centrifuge pentru a crea debit și presiune. Tehnologia centrifugă este o modalitate extrem de eficientă de a genera aer comprimat.

Cutia de viteze cu arborele de antrenare principal este antrenată de un motor. Atât cutia de viteze, cât și arborii principali de antrenare antrenează arborii de mare viteză cu unul sau mai multe rotoare. Compresoarele turbo cu o singură treaptă au un singur rotor și furnizează aer la o presiune de până la 2 bar(g).

Care este diferența dintre un compresor cu o singură treaptă și un compresor cu două trepte?

Cuvântul „etapă” se referă la numărul de trepte de compresie prin care trece aerul pentru a atinge presiunea necesară a aerului. Rotoarele de rotație de mare viteză creează o creștere dinamică a presiunii în compresor. Numărul de rotoare și, prin urmare, etapele vor depinde de presiunea de ieșire necesară.

Pentru aplicațiile care necesită 2 bar(g) sau mai puțin, un rotor sau un compresor cu o singură treaptă este suficient pentru a satisface cererea de presiune. Cu un compresor cu două trepte sau (trei trepte), pot fi atinse presiuni mai mari.

Beneficii

Ce face unice compresoarele noastre de aer turbo fără ulei cu o singură etapă?

Prin proiectarea ZHL-ului nostru, dorim să oferim o soluție mai eficientă din punct de vedere energetic pentru acele aplicații care necesită un debit de 7000 m3/h sau mai mult și o presiune de până la 2 bar(g)/29 psig. Designul inovator asigură livrarea eficientă a aerului, chiar și atunci când procesul are o cerere variabilă de aer.

În plus, unitățile noastre sunt certificate Clasa 0. Acest lucru vă asigură procesul de aer de calitate, fără ulei.

Designul unic de etanșare dublă asigură procesul dumneavoastră de producție a aerului de calitate. Datorită etanșărilor de ulei și aer, niciun ulei de lubrifiere nu poate pătrunde în rotoare, rezultând o livrare de aer fără ulei, certificată Clasa 0.

Un proces de producție durabil

Până la 80% din costurile totale ale ciclului de viață sunt destinate consumului de energie. Proiectarea compresoarelor centrifugale cu gaz de proces pentru a fi cât mai eficiente din punct de vedere energetic, astfel nu numai că aduce beneficii planetei, ci se traduce și într-o rentabilitate a investiției pentru dumneavoastră. Asigurarea că instalația de aer comprimat este cât mai eficientă din punct de vedere energetic este o modalitate excelentă de a face procesul de producție mai durabil.

Sustenabilitatea se află în centrul procesului nostru de proiectare:

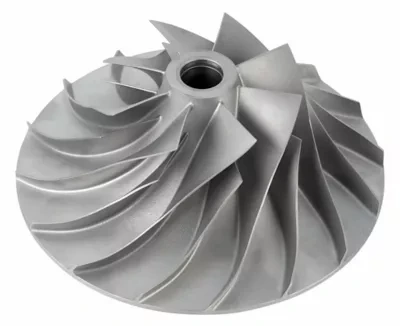

• Cu designul nostru dedicat rotorului înclinat înapoi, turbocompresorul profită la maximum de fiecare variantă de putere și presiune. Diferitele tipuri de rotoare fac posibilă dimensionarea turbocompresorului potrivit pentru o gamă largă de aplicații. Indiferent cât de diferite sunt punctele de operare, cu gama noastră largă de tipuri de rotoare înțelegem arta de a optimiza performanța pentru nevoile dumneavoastră specifice.

•Turbocompresoarele noastre ZHL sunt antrenate de o gamă largă de motoare foarte eficiente. Variantele de joasă tensiune (până la 560kW) sunt furnizate cu un starter YD încorporat. Sunt disponibile diferite selecții de motoare, atât răcite cu aer, cât și cu apă.

• Paletele de ghidare de admisie sunt o modalitate eficientă de ajustare a debitului atunci când aveți de-a face cu o cerere variabilă de aer.  Paletele de ghidare de admisie reglabile economisesc până la 9% energie în comparație cu utilizarea unei supape de admisie. Paletele de ghidare de admisie sunt controlate de un actuator bazat pe servomotoare, o modalitate eficientă și fiabilă din punct de vedere al costurilor de a controla debitul la cerințe variabile de aer pe întreaga gamă de viteză a compresorului.

• Post-răcitoarele noastre combină compactitatea cu o temperatură scăzută de apropiere și o cădere minimă de presiune pentru a maximiza eficiența energetică globală.

Spre un proces de producție neutru în carbon

Pe lângă designul central eficient din punct de vedere energetic, turbocompresorul nostru cu o singură treaptă poate fi combinat cu o unitate de recuperare a energiei și un controler central și/sau unității pentru a reduce și mai mult amprenta de carbon a procesului dumneavoastră de producție:

•Un compresor în funcțiune produce inevitabil căldură. Adăugarea unei unități de recuperare a energiei vă poate ajuta să recuperați până la 94% din căldura de compresie. Fără recuperarea energiei, acea căldură se pierde în atmosferă prin sistemul de răcire și radiații. Unitatea noastră de recuperare a energiei folosește căldura de compresie pentru a încălzi apa. Această apă caldă poate fi folosită în scopuri sanitare și pentru încălzirea spațiului sau poate fi reutilizată în altă parte a procesului dumneavoastră.

•Algoritmul standard de optimizare a turndown-ului al controlerului nostru Elektronikon® maximizează în mod constant intervalul de turndown al unității. Acest lucru limitează exploziile și îmbunătățește eficiența energetică în toate condițiile de funcționare.

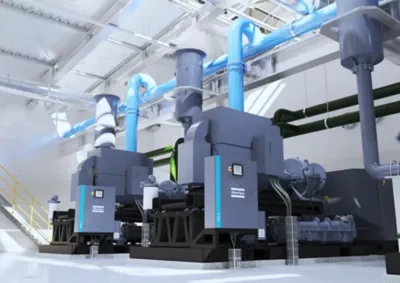

• Compresoarele centrifugale ZHL Process Gaz pot fi asociate cu ușurință cu controlerul nostru central Optimizer 4.0. Un controler central asigură că funcționarea este împărțită corect între mai multe compresoare, ceea ce duce la mai puțină uzură, mai multe opțiuni de control și un consum mai mic de energie.

Specificatii tehnice
