Rezervor de stocare a aerului

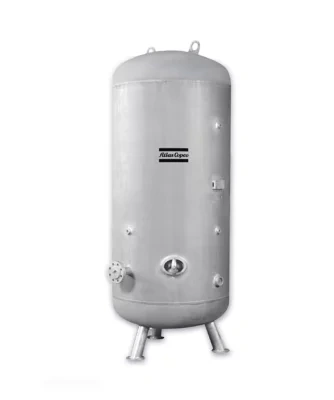

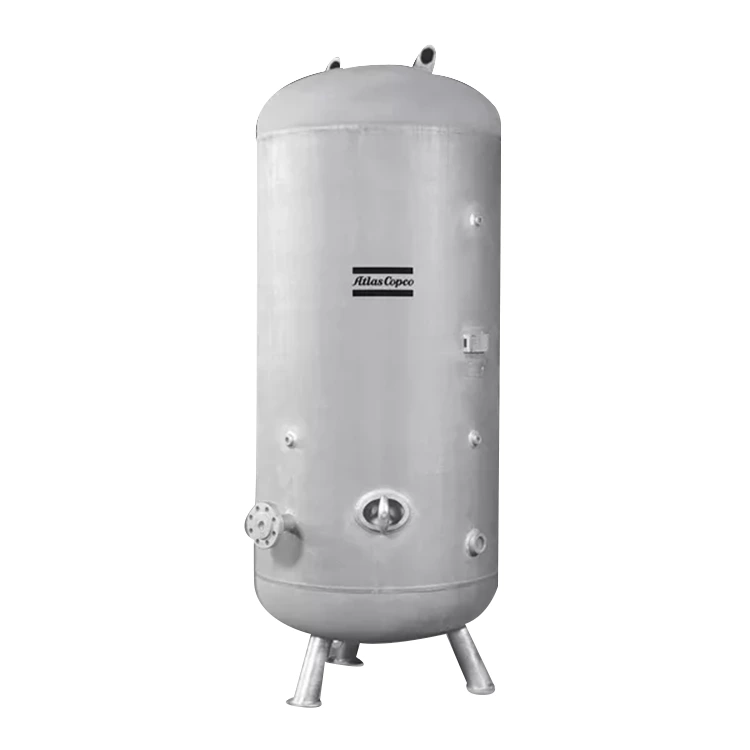

Rezervoare de stocare a aerului de înaltă presiune HTA

Economii de energie pentru aplicații de înaltă presiune

Rezervoarele de stocare a aerului de înaltă presiune HTA de la Atlas Copco furnizează aer comprimat la o presiune constantă prin stocarea aerului comprimat pentru a satisface cererea de vârf. Evitând ciclurile excesive de încărcare/descărcare, economisesc energie și prelungesc durata de viață a compresorului de aer. HTA-urile sunt ideale pentru aplicații de înaltă presiune.

Potrivit pentru diverse condiții de teren

HTA poate funcționa eficient la temperaturi ambientale cuprinse între -10°C/14°F și +55°C/131°F și este potrivit pentru manipularea aerului comprimat umed și fierbinte. O scurgere a condensului este opțională.

Fiabilitate ridicată

Folosim metoda de calcul dinamic cu elemente finite pentru a calcula rezistența, stresul, pulsația și vibrația și proiectăm HTA pe baza rezultatelor calculului, oferindu-i o fiabilitate remarcabilă (CE 97/23 – ASME secțiunea VIII, div 3).

Avantaje tehnologice

Avantaje tehnice

■Selectare sigură

Rezervoarele de gaz HTA sunt ușor compatibile cu compresoarele proiectate pentru o presiune de 45 bar și o temperatură de 55°C/131°F.

■Constructie robusta

Rezervoarele sigure din metal galvanizat la cald oferă o protecție superioară.

■ Instalare ușoară

Echipat cu găuri de montare ușor accesibile pentru o instalare convenabilă.

Ce este un rezervor receptor de aer?

Rezervoarele de aer, uneori numite rezervoare de stocare a aerului comprimat, sunt o componentă crucială a sistemelor de aer comprimat. Scopul lor principal este de a stoca temporar aer comprimat pentru a satisface cererea de vârf a sistemului și pentru a optimiza eficiența de funcționare a instalației.

Rolul rezervorului de stocare a aerului

Teoretic vorbind, unitatea dvs. de compresor de aer poate funcționa fără un rezervor de primire a aerului. Cu toate acestea, absența unei componente în sistemul de aer va crește ciclurile de încărcare și descărcare ale compresorului, impunând acestuia o povară mai grea. Este important să rețineți că ciclul de încărcare și descărcare depinde de fluctuațiile cererii din cadrul unității dumneavoastră.

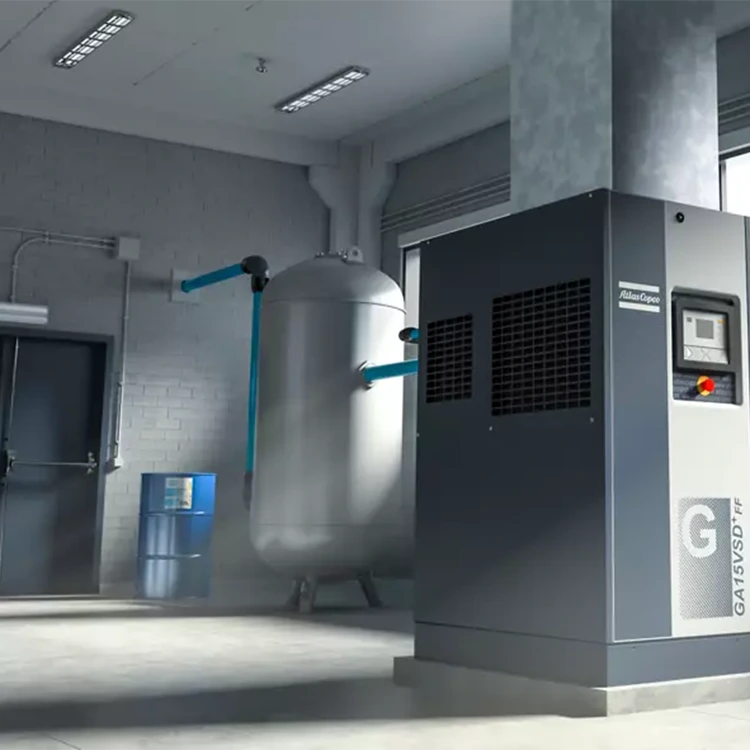

Rezervorul de stocare a aerului joacă un rol crucial în sistemele pneumatice. Acestea sunt folosite pentru a stoca aer comprimat înainte ca acesta să intre în sistemul de conducte sau echipamente. Pe scurt, rezervorul de recepție a aerului acționează ca un tampon între compresor și fluctuațiile de presiune cauzate de modificările cererii.

Unele compresoare de aer sunt „montate pe rezervor”, ceea ce înseamnă că sunt furnizate ca o unitate completă și instalate deasupra rezervorului de primire a aerului. Utilizarea compresoarelor de aer tip rezervor nu numai că economisește spațiu, dar reduce și costul inițial de instalare necesar pentru instalarea uscătoarelor individuale. Această configurație este foarte comună la compresoarele de aer mici, iar puterea de ieșire de obicei nu depășește 26 kilowați (sau 35 cai putere). Compresoarele de aer mari nu sunt potrivite pentru proiectele de instalare a rezervoarelor, deoarece acest lucru ar duce la o configurație extrem de grea, care poate prezenta pericole pentru siguranță.

Utilizarea recipientelor de aer în sistemele pneumatice poate reduce circulația excesivă și poate asigura o presiune constantă a aerului, ceea ce este crucial pentru menținerea eficienței compresoarelor și prelungirea duratei de viață a acestora.

Tipuri de receptoare de aer

Există diferite tipuri de receptoare de aer pentru a satisface nevoile specifice ale aplicațiilor. Printre cele mai comune sunt recipientele de aer umed și recipientele de aer uscat.

Instalați un rezervor de aer umed între compresorul de aer și uscător. Aceste rezervoare de stocare stochează aer comprimat netratat și ajută la eliminarea umezelii înainte ca aerul să intre în sistemul de uscare, jucând un rol crucial în îmbunătățirea performanței uscătorului. Acest pas poate asigura îmbunătățirea eficienței procesului de uscare.

Pe de altă parte, rezervorul de aer uscat stochează aerul comprimat procesat și este de obicei instalat după compresorul de aer și uscător. Funcția lor principală este de a menține integritatea aerului uscat și de a asigura performanța stabilă și fiabilă a sistemului.

Cum să selectați corect un rezervor de aer receptor?

O regulă bună pentru selectarea unui rezervor de stocare a aerului este să permiteți 3-4 galoane de aer pe debit CFM sau 10-15 litri pe litru de aer comprimat pe secundă, în funcție de tipul de compresor de aer utilizat și de aplicație. Similar cu selecția compresorului de aer, ar trebui luați în considerare câțiva factori atunci când se determină specificațiile adecvate ale rezervorului de aer pentru sistemul dumneavoastră. Următorii factori sunt recomandați cu tărie:

Minimizarea fluctuațiilor/căderilor de presiune: rezervorul de primire a aerului este utilizat pentru a minimiza fluctuațiile de presiune care pot afecta procesul de producție și calitatea produsului. Atunci când alegeți rezervorul de primire a aerului potrivit pentru compresorul dvs., trebuie remarcate două valori: presiunea de ieșire a compresorului și cerințele aplicației la punctul de utilizare. Vă rugăm să rețineți că aerul comprimat stocat în rezervorul de primire a aerului este util numai atunci când presiunea acestuia este suficientă pentru a susține procesul corespunzător. Prin urmare, trebuie luată în considerare durata pentru care rezervorul de recepție a aerului furnizează gaz la presiunea cerută de utilizatorul final/echipament (în minute).

Îndepliniți cerințele maxime de aer pe termen scurt: dacă cererea de aer comprimat fluctuează dramatic pe parcursul zilei, trebuie luată în considerare cererea de vârf pentru a se asigura că presiunea sistemului nu scade sub nivelurile permise. Rezervoarele de stocare a aerului oferă stocare pentru a satisface cerințele de vârf de aer pe termen scurt pe care compresorul nu le poate satisface. Cerințele dumneavoastră de aer pot varia în funcție de ora din zi, de programul schimburilor sau chiar de nevoi excepționale (cum ar fi utilizarea ocazională a mașinilor de sablare sau a mașinilor de jet de mediu abraziv). O înțelegere aprofundată a aplicației dvs. de aer comprimat, a debitului de aer necesar (CFM sau litri pe secundă) și a presiunilor de vârf așteptate ale sistemului dvs. este extrem de benefică, deoarece aceasta determină cât de mult debit de aer comprimat este necesar pentru a preveni lipsa de aer în orice parte a procesului.

Calcul receptorului de aer
