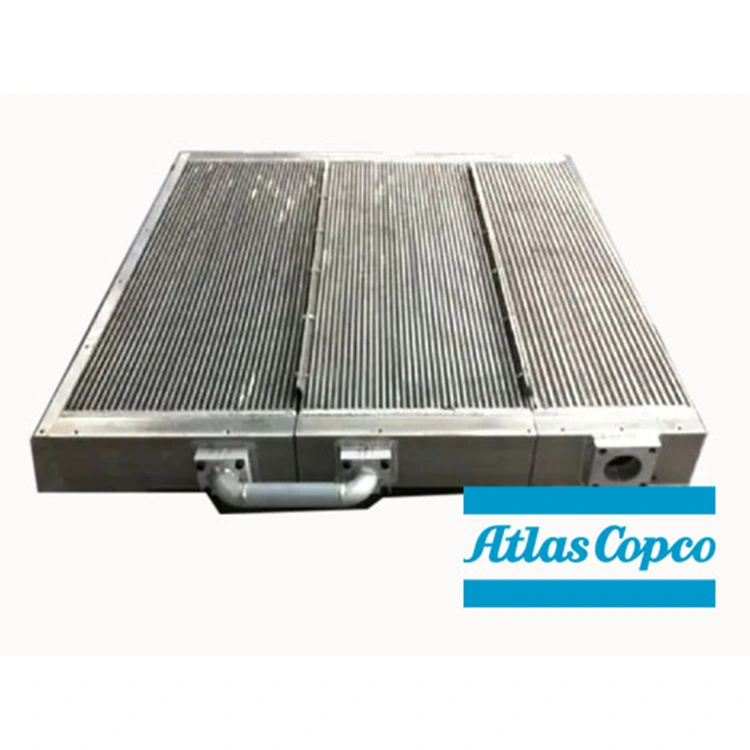

Răcitor cu compresor de aer

În procesul de funcționare a compresorului de aer, compresia aerului va produce multă căldură, dacă nu este eliberată la timp, va duce la o serie de probleme, cum ar fi temperatura ridicată a echipamentului, deteriorarea pieselor, deteriorarea uleiului de lubrifiere etc.  Ca componentă principală a sistemului de răcire, Air Compressor Cooler are misiunea cheie de „protecție de răcire”, iar performanța sa determină în mod direct durata de viață a compresorului și eficiența de funcționare a compresorului.

Funcția de bază a răcitorului compresorului de aer nu este doar de a răci aerul comprimat la temperatură înaltă (de obicei, de la 100-140 ℃ la 40-50 ℃) și uleiul de lubrifiere generat în procesul de comprimare la o temperatură de funcționare sigură, pentru a evita deteriorarea prin temperatură ridicată a motorului principal și a diferitelor părți, ci și de a condensa vaporii de apă din aer comprimat în aerul comprimat și, apoi, scurgerea prin uscare și scurgere prin uscare și scurgere prin uscare și deshidratare. efect, reducând riscul de coroziune internă și defecțiune a sistemului.  În același timp, reducerea temperaturii de evacuare poate reduce și sarcina echipamentului de posttratare, poate îmbunătăți eficiența de funcționare a întregului sistem de aer comprimat, poate atinge scopul de a economisi energie și reduce consumul și poate preveni eficient oxidarea și deteriorarea uleiului de lubrifiere cauzate de temperatură ridicată, îmbătrânirea etanșărilor și deteriorarea pieselor din cauciuc și protejarea completă a siguranței sistemului.

DC Compressor a fost profund implicat în domeniul echipamentelor de compresie a gazelor de mulți ani, profund conștient de importanța răcitorilor pentru funcționarea echipamentului, insistă întotdeauna să furnizeze răcitoare originale Atlas Copco și construiește o linie solidă de apărare împotriva disipării căldurii pentru funcționarea stabilă a echipamentelor clientului de la sursă.  Produsele noastre acoperă industriile oțelului, chimiei, auto, medicale, energiei noi și alte industrii și au oferit mii de întreprinderi soluții adecvate de răcire.

Ce sunt răcitoarele pentru compresor de aer?

Răcitoarele cu compresoare de aer Atlas Copco sunt împărțite în mai multe tipuri în funcție de diferite poziții de instalare și medii de răcire, care se pot adapta cu precizie nevoilor diferitelor modele de compresoare de aer și scenarii de aplicare, oferind clienților opțiuni diversificate.

Clasificat în funcție de poziția de instalare, include în principal trei produse de bază: unul este răcitorul de ulei, utilizat special pentru răcirea uleiului de lubrifiere circulant, pentru a evita temperatura ridicată a uleiului care afectează efectul de lubrifiere și durata de viață a uleiului, instalat de obicei după sistemul de separare ulei-gaz, este componenta cheie de disipare a căldurii a compresorului de aer cu șurub cu injecție de ulei; Al doilea este aftercooler, funcția de bază este de a răci aerul comprimat, instalat după portul de evacuare a compresorului de aer, aparține configurației standard a compresorului de aer, aproape toate compresoarele de aer trebuie să fie echipate; Al treilea este intercooler-ul, care este special conceput pentru compresoare de aer cu mai multe etape. Este folosit pentru a răci aerul comprimat între toate nivelurile de compresie. Poate reduce eficient consumul de energie al următoarei etape de compresie și poate îmbunătăți eficiența compresiei întregii mașini. Este utilizat pe scară largă în echipamentele de compresoare de aer de înaltă presiune și ultra-înaltă presiune.

Conform clasificării mediului de răcire, acesta poate fi împărțit în trei categorii: răcire cu aer, răcire cu apă și răcire mixtă.  Printre acestea, tipul răcit cu aer (seria TD) adoptă o structură de disipare a căldurii cu aripioare din aluminiu, bazându-se pe răcirea cu ventilație forțată, fără sursă de apă externă, instalare flexibilă și convenabilă, potrivită în special pentru zonele cu deficit de apă, echipamente mobile și unități fixe mici și mijlocii; tipul răcit cu apă (seria HD) adoptă o structură de carcasă din oțel inoxidabil, un flux de apă rece și aer comprimat invers, eficiență ridicată a schimbului de căldură și consum redus de energie, potrivit pentru zone abundente de apă, unități mari și mediu cu temperatură ridicată; Tipul de răcire hibrid combină avantajele răcirii cu aer și răcirii cu apă. Zona de bază adoptă răcirea cu apă pentru a asigura efectul de răcire, iar zona de margine adoptă răcirea cu aer pentru a se adapta la mediu. Este special conceput pentru condiții extreme de lucru sau echipamente care necesită o precizie de răcire extrem de ridicată.

DC Compressor are o echipă de selecție profesionistă, care poate recomanda cu exactitate cel mai potrivit tip de răcitor pentru clienți, în funcție de model, putere, volumul de evacuare, presiunea de lucru și mediul de funcționare al compresorului de aer al clientului (cum ar fi sursa de apă, temperatura ambiantă etc.) pentru a se asigura că efectul de răcire se potrivește perfect cu cerințele de funcționare a echipamentului.

Care este diferența dintre structura și principiul de funcționare al răcitorului compresorului de aer?

Designul structurii răcitorului compresorului de aer Atlas Copco și principiul de funcționare vor fi diferite în funcție de tipul de răcire diferit, dar nucleul este în jurul dezvoltării „transferului eficient de căldură”, toate părțile cooperează pentru a obține un efect de răcire stabil.

Din punct de vedere structural, răcitorul răcit cu aer este compus în principal din aripioare de schimb de căldură din aluminiu, tuburi de schimb de căldură, ventilatoare cu flux axial, motoare ventilatoare, capace de protecție, scurgeri și console.  Aripioarele din aluminiu și tuburile de schimb de căldură adoptă un design integrat pentru a îmbunătăți considerabil eficiența conducerii căldurii, ventilatorul și motorul cooperează pentru a obține ventilație forțată, iar capacul de protecție asigură funcționarea în siguranță a echipamentului.  Răcitorul răcit cu apă este compus dintr-un pachet de tuburi de schimb de căldură din oțel inoxidabil, carcasă, capac de capăt, interfață de intrare și ieșire, evacuare și scurgere de canalizare. Materialul din oțel inoxidabil asigură rezistența la coroziune și durata de viață a echipamentului. Capacul final este proiectat pentru dezasamblarea și întreținerea ulterioară.  În plus, toate tipurile de răcitoare sunt echipate cu senzori de temperatură, indicatori de presiune diferențială, interfețe cu supape de siguranță și sisteme automate de drenaj pentru monitorizarea stării de funcționare și protecția siguranței.

În ceea ce privește principiul de funcționare, logica de funcționare a răcitorului răcit cu aer este simplă și eficientă: fluidul la temperatură ridicată (aer sau ulei de lubrifiere) curge prin tubul de schimb de căldură din aluminiu, iar fluxul de aer forțat este generat după pornirea ventilatorului, iar căldura este disipată rapid în atmosferă prin aripioare, realizând astfel răcirea.  Ventilatorul adoptă un design de control automat al temperaturii, care poate regla automat viteza în funcție de temperatura fluidului și poate realiza o funcționare de economisire a energiei, asigurând în același timp efectul de răcire.  Răcitoarele răcite cu apă utilizează tehnologia de schimb de căldură în contracurent, fluidul la temperatură ridicată curge în interiorul tubului de schimb de căldură, apa de răcire curge invers în afara tubului, acest design în contracurent poate maximiza eficiența schimbului de căldură, căldura este transferată în apa de răcire prin peretele tubului și apoi transportată în mod continuu de apa de răcire.  Separatorul de umiditate încorporat mai rece va colecta apa lichidă condensată și, în cele din urmă, se va scurge prin scurgerea automată pentru a finaliza sarcinile duble de răcire și deshidratare.

Echipa tehnică DC Compressor are o înțelegere profundă a structurii și principiului de funcționare a diferitelor răcitoare și poate oferi clienților descrieri detaliate ale produselor și îndrumări de funcționare pentru a ajuta clienții să stăpânească rapid logica de funcționare a echipamentului și să determine cu exactitate starea de funcționare a echipamentului.

Care sunt modelele principale și avantajele de bază ale răcitorului pentru compresor de aer?

Atlas Copco a construit o varietate de produse din seria cooler de înaltă performanță, cu acumulare de tehnologie veche de un secol. Fiecare model de serie se adaptează la diferite scenarii, cu multiple avantaje precum eficiență ridicată, durabilitate și inteligență, devenind prima alegere pentru clienții industriali globali.

Seria standard de răcitoare standard acoperă patru tipuri de bază: postcooler răcit cu aer seria TD, element de răcire integrat din aluminiu, cu design cu rezistență scăzută la vânt, nivel de protecție a ventilatorului până la IP55, potrivit pentru compresoarele de aer mici și mijlocii din seria GA/GX/GZ, utilizate pe scară largă în producția de dimensiuni mici și mijlocii, prelucrarea hardware și alte industrii; Răcitorul posterior răcit cu apă din seria HD adoptă o structură a pachetului de tuburi din oțel inoxidabil, un consum redus de apă și un separator de umiditate încorporat, potrivit pentru compresoarele de aer mari din seria GA/GA+, care este alegerea de bază a marilor întreprinderi industriale, cum ar fi industria siderurgică și industria chimică; Răcitorul de ulei din seria OC adoptă un design eficient de transfer de căldură, precizia controlului temperaturii uleiului poate ajunge la ± 2℃, care poate acoperi toate compresoarele de aer cu presiune ridicată în șurub; Intercooler-ul din seria IC, proiectat pentru compresie în mai multe etape, capacitate de presiune ≥25 bar, interval de răcire într-o singură etapă ≥50℃, este o parte esențială a compresorului de aer de înaltă presiune, ultra-înaltă presiune.

În comparație cu răcitoarele obișnuite, răcitoarele Atlas Copco au cinci avantaje principale: în primul rând, o eficiență mai mare a schimbului de căldură, designul optimizat al canalului de curgere face eficiența schimbului de căldură cu 15-20% mai mare decât răcitoarele obișnuite și pot obține rapid răcirea; în al doilea rând, materiale superioare, aluminiu răcit cu aer, oțel inoxidabil 316L răcit cu apă, rezistență la coroziune, rezistență la uzură, rezistență la temperaturi ridicate și durată de viață mai lungă; În al treilea rând, controlul inteligent este mai precis, senzorul de temperatură integrat și funcționarea legăturii PLC, poate realiza un control precis al temperaturii, reduce și mai mult consumul de energie; în al patrulea rând, întreținerea este mai convenabilă, designul modular este ușor de dezasamblat și curățat, reduce timpul de întreținere a echipamentelor; al cincilea, sigur și fiabil, interfață cu supapă de siguranță încorporată, poate preveni eficient deteriorarea suprapresiunii, produsul îndeplinește pe deplin standardul de calitate ISO 9001.

DC Compressor, în calitate de furnizor partener autorizat al Atlas Copco, are o capacitate stabilă de alimentare cu o gamă completă de produse mai răcoritoare. Se poate potrivi rapid cu modelul de răcitor corespunzător în funcție de modelele de echipamente ale clienților și nevoile pentru a asigura potrivirea perfectă între produse și echipamente.

Defecțiuni comune ale răcitorului compresorului de aer

Răcitor pe termen lung la temperaturi ridicate, mediu de operare cu sarcină mare sau din cauza întreținerii necorespunzătoare, pot apărea o serie de defecțiuni.  Depanarea în timp util și măsurile de soluție științifică pot evita în mod eficient extinderea defecțiunilor și pot reduce pierderile de oprire a echipamentelor.  DC Compressor combină ani de experiență în service, rezumă defecțiunile comune și soluțiile corespunzătoare ale răcitorilor și oferă îndrumări practice pentru clienți.

Dacă temperatura de evacuare este prea mare pentru a provoca declanșarea echipamentului, mai întâi trebuie investigate patru cauze majore: blocarea aripioarelor răcite cu aer, detartrarea conductei răcite cu apă, defecțiunea ventilatorului și debitul insuficient de apă de răcire.  Soluțiile corespunzătoare sunt: ​​suflarea prafului din partea interioară a aripioarei cu aer comprimat; îndepărtarea calcarului din conductă prin curățare chimică; verificarea dacă motorul ventilatorului și cureaua sunt deteriorate și repararea sau înlocuirea lor la timp; reglarea supapei de apă pentru a crește debitul de apă de răcire.

Dacă se găsește o scurgere mai rece, aceasta este cauzată în principal de îmbătrânirea etanșărilor, coroziunea tuburilor de schimb de căldură sau șuruburile slăbite ale capacului.  În acest moment, este necesar să înlocuiți inelul de etanșare îmbătrânit; reparați sau înlocuiți tubul de schimb de căldură corodat; strângeți șuruburile capacului de capăt în mod uniform pentru a evita scurgerile cauzate de solicitările inegale.

Când scurgerea condensului nu este lină, există o mare probabilitate ca scurgerea să fie blocată, separatorul de umiditate să fie murdar sau diferența de presiune a sistemului să fie insuficientă.  Soluția este curățarea sau înlocuirea scurgerii; dezasamblați și curățați cântarul din separatorul de umiditate; verificați presiunea sistemului pentru a vă asigura că diferența de presiune îndeplinește cerințele de drenaj.

Dacă există o pierdere prea mare de presiune în echipament, este necesar să ne concentrăm pe trei aspecte: depunerile de calcar sau carbon în interiorul răcitorului, supapele de admisie și de evacuare nu sunt complet deschise, iar conductele sunt blocate.  Impuritățile interne pot fi îndepărtate prin curățare chimică; starea supapei verificată pentru a asigura deschiderea completă; țevi înfundate deblocate pentru a restabili circulația normală.

Care sunt punctele cheie ale întreținerii zilnice a răcitorului compresorului de aer?

Întreținerea regulată și științifică este nucleul prelungirii duratei de viață a răcitorilor compresoarelor de aer Atlas Copco și asigurării funcționării stabile a acestora.  Combinat cu caracteristicile produsului și experiența în industrie, DC Compressor pieptănează puncte și procese detaliate de întreținere pentru clienți pentru a-i ajuta să stabilească un sistem de întreținere perfect.

În ciclul de întreținere, trebuie respectate cu strictețe următoarele standarde: curățarea suprafeței aripioarelor răcitorului răcit cu aer, o dată la 2000 de ore sau 3 luni; curățarea interioară a pachetelor de răcitoare răcite cu apă, o dată la 8000 de ore sau 1 an; inspectia canalelor de scurgere pentru toate tipurile de racitoare, o data pe luna; înlocuirea etanșărilor capacului de capăt al răcitorului răcit cu apă, o dată la 2 ani; motoare ventilatoare și curele pentru răcitoare răcite cu aer, o dată la 4000 de ore.

Diferite tipuri de proceduri de întreținere a răcitoarelor au propriul accent.  Curățarea răcitorului răcit cu aer ar trebui să urmeze cu strictețe procesul de „închidere a presiunii, curățare de purjare, tratare a petelor de ulei, inspecție a componentelor”: mai întâi opriți funcționarea echipamentului, deconectați sursa de alimentare, eliberați presiunea sistemului; utilizați aer comprimat de 0,4-0,6 MPa pentru a curăța praful din partea interioară a aripioarei; daca aripioarele prezinta o pata grea de ulei, curata-l cu detergent neutru, apoi clateste-l cu apa curata si usuca-l; în cele din urmă verificați dacă lama ventilatorului și capacul de protecție sunt intacte pentru a vă asigura că nu sunt deteriorate.

Curățarea răcitorului răcit cu apă se efectuează conform „închiderea supapei și îndepărtarea capacului-curățare chimică-curățarea cu apă curată-înlocuirea etanșării-test de presiune”: închideți supapa de intrare și de evacuare a apei de răcire, îndepărtați capacul de capăt; circulați agent special de curățare a țevilor pentru a îndepărta depunerile și uleiul din țeavă; clătiți bine interiorul fasciculului de tuburi cu apă curată; înlocuiți noua garnitură și reasamblați și, în final, efectuați testul de presiune (presiunea de testare este de 1,2 ori presiunea de lucru) pentru a vă asigura că nu există scurgeri.

Întreținerea sistemului de drenaj nu poate fi ignorată: verificați regulat starea de funcționare a scurgerii automate pentru a asigura o scurgere lină; curățați elementul filtrului de scurgere și înlocuiți regulat piesele învechite; iarna, trebuie luate măsuri antigel pentru a adăuga antigel la sistemul de răcire cu apă pentru a evita fisurile de îngheț în conductă.

DC Compressor le reamintește în mod regulat clienților să efectueze lucrări de întreținere și oferă manuale detaliate de instrucțiuni de întreținere și instruire profesională pentru clienți pentru a ajuta clienții să stăpânească abilitățile de întreținere și să reducă ratele de defecțiuni ale echipamentelor.

Care sunt recomandările de bază pentru selectarea și instalarea răcitorului pentru compresor de aer?

Selecția corectă și instalarea standard sunt condiții prealabile pentru performanța optimă a răcitoarelor cu compresoare de aer Atlas Copco.  DC Compressor combină un număr mare de cazuri practice pentru a oferi clienților o selecție țintită și sugestii de instalare pentru a ajuta clienții să evite problemele comune.

Trei principii de bază trebuie urmate în selecție: unul este să potriviți parametrii echipamentului, selectați răcitorul corespunzător în funcție de parametrii de bază, cum ar fi puterea, volumul de evacuare și presiunea de lucru a compresorului de aer pentru a vă asigura că capacitatea de răcire corespunde cerințelor echipamentului; celălalt este adaptarea la condițiile de mediu. Dacă temperatura ambientală depășește 35℃, este necesar să selectați produse cu capacitate de răcire crescută cu 10-15%, pentru a evita ca mediul cu temperatură ridicată să afecteze efectul de răcire; În al treilea rând, luând în considerare sursa de apă și calitatea apei, sistemul de răcire cu apă trebuie selectat în funcție de situația sursei de apă. În zona cu calitatea apei dure, se recomandă utilizarea cu dedurizator de apă pentru a reduce riscul detartrajului conductei.

Patru puncte trebuie acordate atenție în timpul instalării: atunci când instalați răcitoare răcite cu aer, este necesar să vă asigurați că în jurul echipamentului este rezervat un spațiu de ≥500 mm pentru a asigura o ventilație lină și pentru a evita disiparea căldurii din cauza ventilației slabe; supapele și manometrele trebuie instalate la intrarea și la ieșirea răcitoarelor răcite cu apă pentru a facilita întreținerea ulterioară și monitorizarea presiunii; spațiul de demontare trebuie rezervat în timpul instalării pentru a facilita curățarea, întreținerea și înlocuirea ulterioară a pieselor; Orificiul de evacuare al răcitorului trebuie instalat în jos pentru a asigura descărcarea lină a apei condensate și pentru a evita acumularea de apă care afectează efectul de răcire și durata de viață a echipamentului.

În plus, în timpul procesului de selecție și instalare, dacă clientul are întrebări, echipa tehnică profesionistă a DC Compressor poate oferi îndrumări unu-la-unu, combinând scenariul de producție real al clientului, modelul echipamentului și alte detalii, pentru a oferi o schemă de selecție precisă și desene de instalare, pentru a se asigura că specificațiile de instalare a răcitorului, funcționarea stabilă.
