Descriere produs

Maximizați eficiența spațiului comandând en-gros un compresor cu șurub integrat cu injectare de ulei de la DECHUAN. Aspectul complet include un uscător integrat cu un punct de rouă de 5°C, care furnizează aer uscat și curat care protejează uneltele din aval de deteriorarea ruginii.

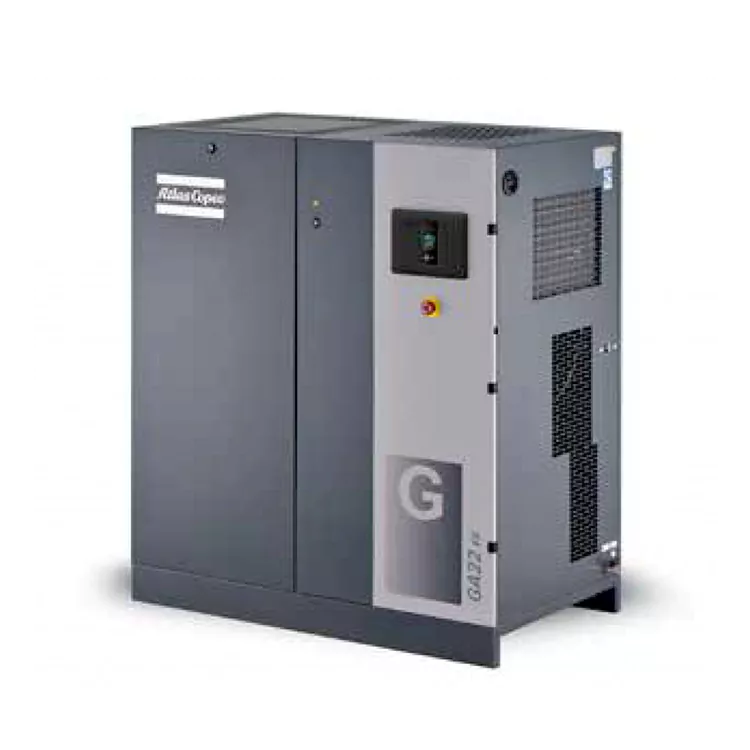

Integrated Oil-Injected Screw Compressor

De ce să pierdeți timpul prin aprovizionarea cu uscătoare, filtre și rezervoare separate?

În configurațiile tradiționale de aer, componentele sunt furnizate separat, necesitând spațiu extins pe podea și conducte complexe interconectate. Această abordare cu mai multe articulații introduce adesea rezistență la curgere și potențiale căi de scurgere a aerului. Produsul rezolvă această complexitate găzduind elementul șurub, rezervorul de aer, separatorul de ulei de înaltă eficiență și uscătorul de umiditate cu agent frigorific într-un singur dulap izolat fonic.

Acest design compact minimizează amprenta dumneavoastră și elimină ansamblul conductelor externe. Pur și simplu poziționați unitatea pe podea, conectați sursa electrică principală și colectorul de evacuare a aerului, iar instalația dvs. are acces imediat la aer comprimat rece, uscat și de înaltă puritate.

Integrated Oil-Injected Screw Compressor

Rezolvarea blocajelor spațiale și de instalare în atelierele moderne

Configurarea unui sistem tradițional de aer comprimat necesită conectarea mai multor componente separate - inclusiv compresorul, rezervoarele de stocare a aerului, uscătoarele ciclice și filtrele fine de ulei - folosind o rețea extinsă de conducte de câmp. Acest aspect nu numai că ocupă cantități mari de spațiu valoros în atelier, dar crește și riscul de scurgeri de aer la fiecare conexiune filetată, provocând scăderi de presiune în sistem și obligându-vă să angajați montatori de țevi locali scumpi pentru instalare.

Compresorul rezolvă complet aceste probleme spațiale și de instalare. Prin plasarea tuturor echipamentelor necesare de tratare a aerului pe un singur cadru compact, acest sistem la cheie reduce costurile forței de muncă de instalare cu până la 70%. Sosește la instalația dvs. complet cablat, canalizat și precomandat, ceea ce înseamnă că echipa dvs. trebuie pur și simplu să conecteze linia de alimentare principală și conducta de refulare pentru a începe să furnizeze aer comprimat curat, uscat și de înaltă calitate liniei dvs. de producție.

Parametrii tehnici

Unitățile noastre integrate ale compresorului cu șurub cu injecție de ulei integrat sunt proiectate pentru funcționare continuă, combinând componente grele cu o amprentă foarte compactă:

Parametrii tehnici din seria GA

Model	Presiune maximă de lucru bar(e)	Presiune maximă de lucru psi	Debit FAD l/s	FAD Debit m³/min	FAD Flow cfm	Puterea motorului kW	Puterea motorului CP	Nivel de zgomot dB(A)	Greutate Standard kg	Greutate Standard lbs	Greutate Performanță maximă kg	Greutate Performanță maximă lbs	Dimensiune priză
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Parametrii de performanță al unității testați în conformitate cu ISO 1217, Ed.3, Anexa C-1996 Nivelul de zgomot este conform cu ISO 2151 / Pneurop / CagiPN8NTC2

Condiții de testare de referință:

· Presiune absolută de intrare: 1 bar

· Temperatura de admisie a aerului: 20°C Punct de rouă sub presiune al uscătorului încorporat pentru GA 11-26: 5°C

Debitul FAD măsurat la presiuni de funcționare mai mici:

· Modele de 7,5 bari testate la 7 bari

· Modele de 8,5 bari testate la 8 bari

· Modele de 10,5 bari testate la 10 bari

· Modele cu 13 bari testate la 12,5 bari

Tabel de date pentru modelele de uscător integrat GA11/15/18/22/26*/30

Model	Presiune maximă de lucru - bar standard (e)	Presiune maximă de lucru-Standard psig	Presiune maximă de lucru-performanță maximă bar(e)	Presiune maximă de lucru-performanță maximă psig	Debit FAD l/s	FAD Debit m³/min	FAD Flow cfm	Puterea motorului kW	Puterea motorului CP	Nivel de zgomot dB(A)	Greutate Standard kg	Greutate Performanță maximă kg	Dimensiune priză
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Parametrii de performanță al unității testați în conformitate cu ISO 1217, Ed.3, Anexa C-1996 Nivelul de zgomot este conform cu ISO 2151 / Pneurop / CagiPN8NTC2

Condiții de testare de referință:

· Presiune absolută de intrare: 1 bar

· Temperatura de admisie a aerului: 20°C Punct de rouă sub presiune al uscătorului încorporat pentru GA 11*-30: 2°C ~ 3°C

Debitul FAD măsurat la presiuni de funcționare mai mici:

· Modele de 7,5 bari testate la 7 bari

· Modele de 8,5 bari testate la 8 bari

· Modele de 10,5 bari testate la 10 bari

· Modele cu 13 bari testate la 12,5 bari

Avantaj structural dovedit: Nu necesită instalare costisitoare

Integrated Oil-Injected Screw Compressor

Investiția într-un compresor cu șurub integrat cu injectare de ulei de la DECHUAN simplifică modernizarea instalației dumneavoastră. Sistemele standard cu mai multe componente necesită plăcuțe de beton dedicate, instalații sanitare extinse din cupru și conexiuni electrice independente pentru fiecare piesă de hardware.

Sistemul DECHUAN este complet pre-cablat și pre-conduct la fabrica noastră, reducând timpul de instalare de la zile la ore. Dispune de o placă de bază rezistentă, izolată la vibrații, care poate fi poziționată pe orice podea industrială plană din beton fără șuruburi de ancorare sau fundații specializate.

Întrebări frecvente privind achizițiile tehnice

Î: Modulul uscător integrat în compresorul cu șurub crește costurile totale ale energiei?

R: Controlerul nostru inteligent coordonează funcționarea uscătorului cu starea de sarcină a compresorului. În perioadele de producție mai scăzute, uscătorul își mărește puterea de răcire pentru a se potrivi cu volumul redus de aer, prevenind consumul de energie inutil.

Î: Cum funcționează supapa de scurgere electronică fără pierderi încorporată?

R: Spre deosebire de drenurile cu solenoide temporizate ieftine care aruncă aer comprimat valoros în conducta de deșeuri la fiecare câteva minute, scurgerea electronică a compresorului cu șurub cu injectare de ulei integrat folosește un senzor intern de nivel al lichidului. Se deschide numai când rezervorul de condens este plin, eliberând apa acumulată fără a pierde presiunea aerului din sistem.

Î: Este ușor să înlocuiți filtrele într-un design atât de compact?

R: Da, carcasa are uși de ridicare cu eliberare rapidă care oferă acces complet la toate consumabilele. Separatorul de ulei, elementul filtrului de aer și blocurile de cărbune activ în linie sunt poziționate pentru o întreținere rapidă și simplă.
